您當前的位置:首頁 / 產品展示 / 氣動調節閥 / 氣動襯氟調節閥
所屬分類： 氣動調節閥

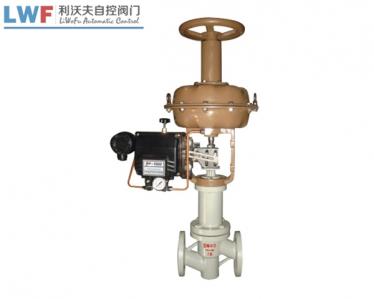

氣動襯氟調節閥為波紋管密封單座調節閥。控制閥與介質接觸的部分采用高壓注塑工藝制成，內襯鹽酸、硫酸或硝酸等強腐蝕性介質。四氟乙烯F46用PTFE波紋管密封。襯氟氣動調節閥廣泛用于酸、堿等強腐蝕性介質、揮發性氣體和液體介質的各種工藝過程的過程控制。
產品詳情
閥體形式；直通單座鑄造球型閥
公稱通徑；DN20～150mm
公稱壓力；PN1.6MPa
法蘭標準；GB/T9113、JB/T79
連接形式；法蘭(FFRFRTJ)
壓蓋型式；螺栓壓緊式
工作溫度；-40～180℃
密封填料；V型聚四氟乙烯填料
閥芯型式；單座柱塞型閥芯
流量特性；等百分比特性和線性特性
閥芯材料；2Cr13、襯聚四氟乙烯(F46)
閥座材料；2Cr13、襯聚四氟乙烯(F46)
波紋管材料；聚四氟乙烯{F46）
氣動襯氟調節閥作用形式：
氣關式（B）-失氣時閥位開（FO）
氣開式(K)一失氣時閥位關(FC)
氣動襯氟調節閥可配附件：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
氣動襯氟調節閥為波紋管密封單座調節閥。控制閥與介質接觸的部分采用高壓注塑工藝制成，內襯鹽酸、硫酸或硝酸等強腐蝕性介質。四氟乙烯F46用PTFE波紋管密封。襯氟氣動調節閥廣泛用于酸、堿等強腐蝕性介質、揮發性氣體和液體介質的各種工藝過程的過程控制。
氣動襯氟調節閥由襯氟閥體組件和線性氣動多彈簧膜片執行器組成。氣動執行器有兩種操作模式：正向和反向。隨著氣源壓力的增加，推桿從膜室伸出。這稱為正向操作，與閥體組件一起工作以形成密封形式。隨著氣源壓力升高，推桿縮回到膜室中。
1、氣動襯氟調節閥具有優良的耐腐蝕性能：閥體、閥芯、閥座均內襯3mm厚的聚全氟丙烯性液，耐強腐蝕。
2、調節閥密封性能優良。帶PTFE波紋管和填料的雙重密封。
3、泄漏少：閥芯和閥座采用軟密封，泄漏量遠低于國IV標準。
4、襯氟控制閥精度高。它體積小，重量輕，采用小型氣動和電動執行器。
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | |||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
