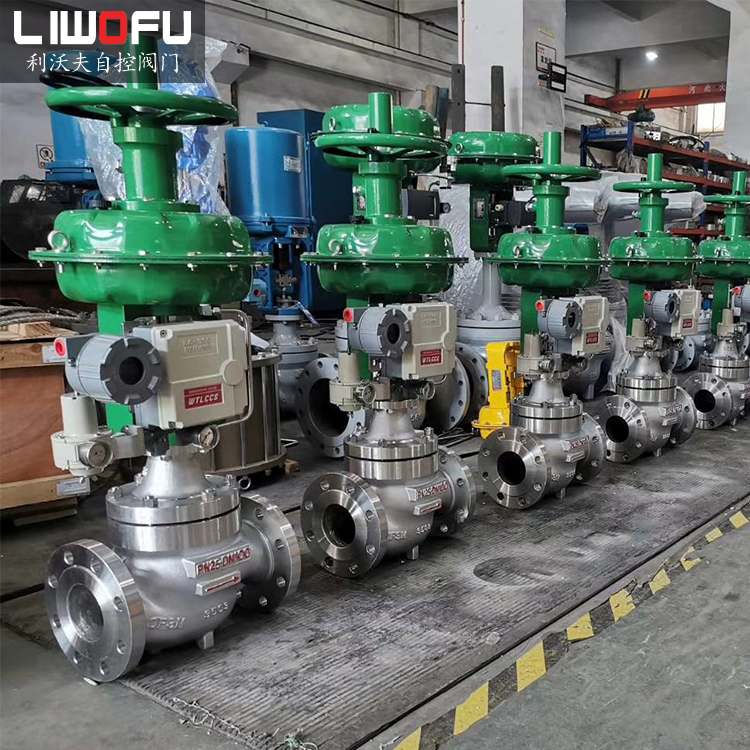

1、氣動調節閥及工作原理

1.1、氣動調節閥的結構及類型 氣動調節閥由氣動執行機構和閥體以及附件三部分組成。氣動執行機構分為薄膜式和活塞式；閥體按其行程可分為直行程和角行程兩種，按其結構分為直通單座閥、直通雙座閥、套筒閥、角形閥、隔膜閥、蝶閥、球閥，按閥芯的流量特性分類有直線型、等百分比型、快開型、拋物線型等，按調節形式分為兩位式、斷開型、調節型、切斷調節型，按安全失效模式分為故障開、故障關、故障保位;附件包括定位器、E/P電氣轉換器、過濾減壓閥、流量放大器、手輪機構等。

1.2、氣動調節閥的工作原理 氣動調節閥是以氣動執行機構與閥體組成的各類氣動控制閥門，它以干燥潔凈的壓縮空氣為動力源，以氣缸或薄膜氣室為執行器，并借助于電氣閥門轉換器/定位器、電磁閥、空氣過濾減壓閥、限位開關等輔助部件，當轉換器或定位器接收來自控制器或控制系統中4mA～20mA弱電信號，輸出20kPa～100kPa氣壓信號來使氣動執行機構平衡氣室氣體壓力與彈簧力，從而使閥桿帶動閥芯移動，改變閥芯與閥座的通流面積完成對閥門開度調節，通過改變介質流量zui終實現對壓力、溫度、流量、液位等工藝參數的Jing確控制。
